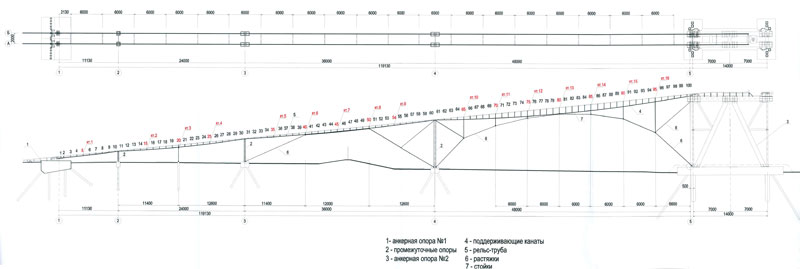

Принципиальная схема построенной в г. Озёры рельсо-струнной эстакады
В г. Озёры завершено строительство рельсо-струнной эстакады, принципиальная схема которой показана на рисунке.
Основные характеристики эстакады:
- длина пролетов 4 различных типов - от 11,1 до 48 метров;
- уклон путевой структуры - 1:10;
- высота опор - от 0 до 15 метров;
- ширина колеи - 2 метра;
- суммарное натяжение струн при 0°С - 450 тонн;
- относительная жесткость пролетов под расчетной нагрузкой - от 1:400 (пролет 11,1 м) до 1:1500 (пролет 48 м).
