Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту "Улица Дикопольцева — улица Гоголя"

В развитие договора № СТЮ-01/06 от 21.01.06 г. "Разработка проектной документации на двухпутный участок трассы СТЮ "Улица Дикопольцева - Улица Гоголя" протяженностью 1 км" ООО "СТЮ" подготовило графические материалы прохождения трассы СТЮ в городе Хабаровске в двух вариантах исполнения: моноСТЮ и макроСТЮ.

МоноСТЮ

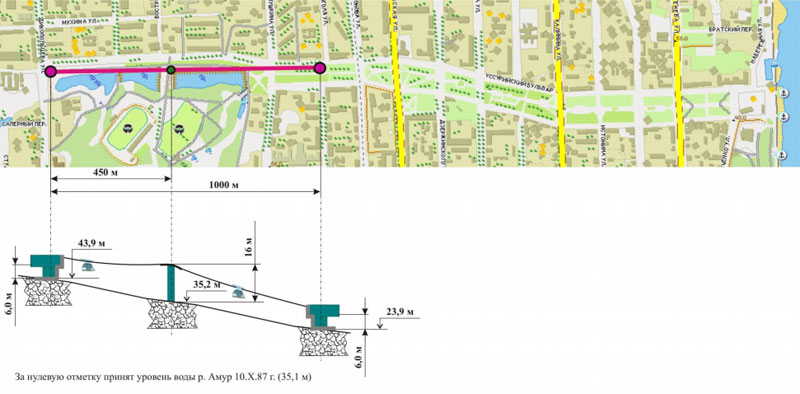

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Вариант прохождения первого участка трассы двухпутным однорельсовым СТЮ без последующей перспективы перехода через р. Амур и развития городских трасс второго уровня вдоль реки

Вариант прохождения первого участка трассы двухпутным однорельсовым СТЮ
без последующей перспективы перехода через реку Амур
и без развития городских трасс "второго уровня" вдоль реки

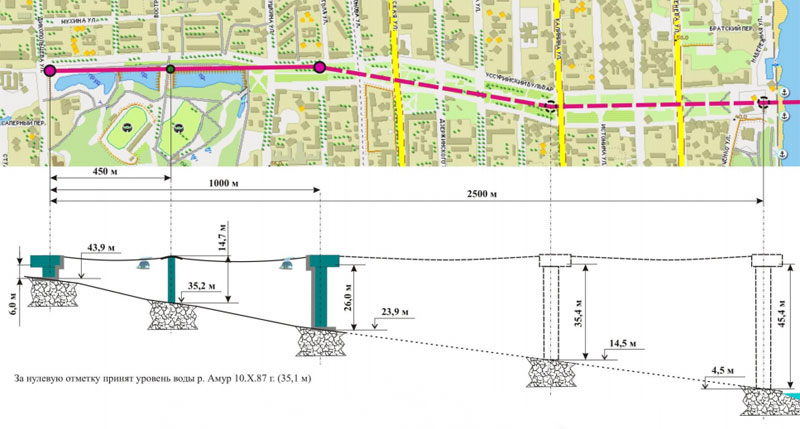

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Вариант прохождения первого участка трассы двухпутным однорельсовым СТЮ с последующей перспективой перехода через реку Амур и развития городских трасс второго уровня вдоль реки

Вариант прохождения первого участка трассы двухпутным однорельсовым СТЮ
с последующей перспективой перехода через реку Амур
и развития городских трасс "второго уровня" вдоль реки

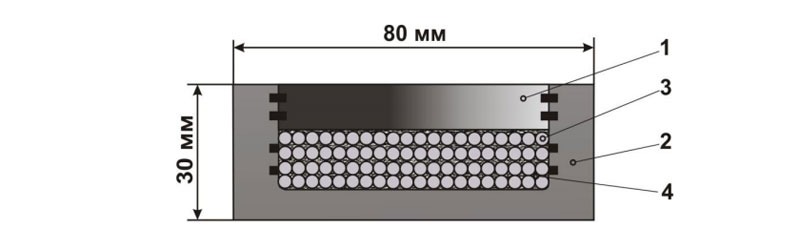

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Конструкция рельса-струны городского среднего моноСТЮ

Конструкция рельса-струны городского среднего моноСТЮ

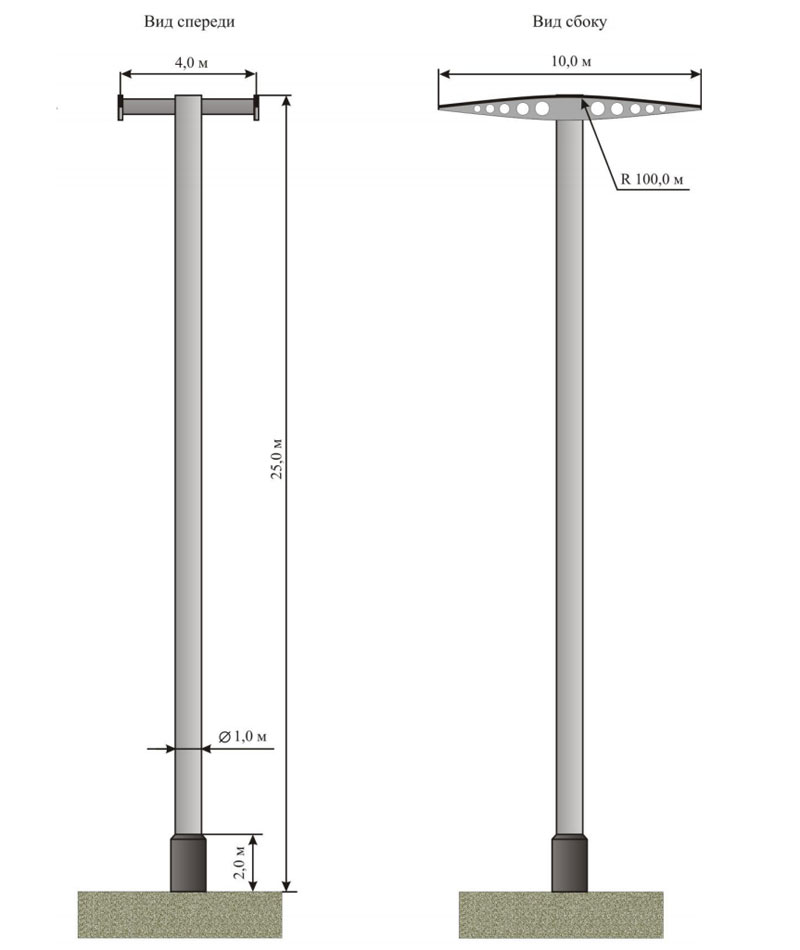

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Габаритные размеры промежуточной поддерживающей опоры моноСТЮ

Габаритные размеры промежуточной поддерживающей опоры моноСТЮ

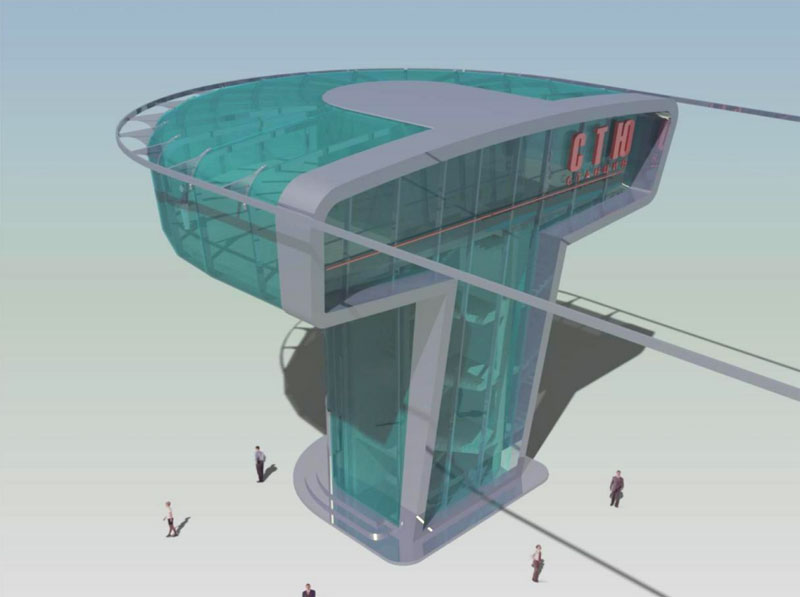

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Станция моноСТЮ

Станция моноСТЮ

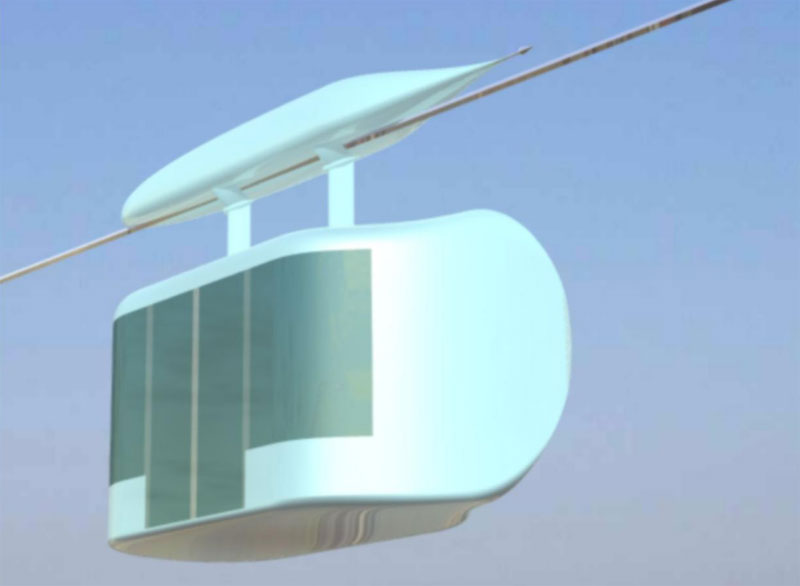

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Моно-юнибус модели Ю-373П

Моно-юнибус модели Ю-373П

МакроСТЮ

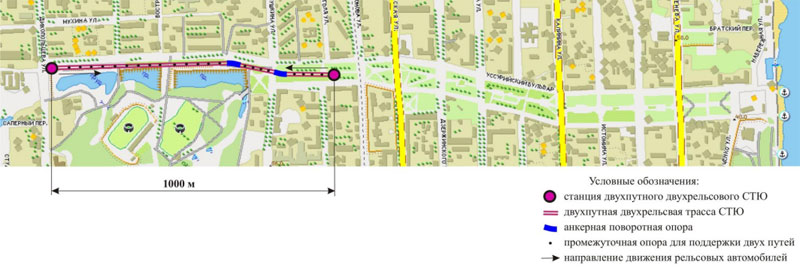

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Вариант прохождения первого участка трассы двухпутным двухрельсовым СТЮ с последующей перспективой развития городских трасс

Вариант прохождения первого участка трассы двухпутным двухрельсовым СТЮ
с последующей перспективой развития городских трасс "второго уровня" вдоль реки

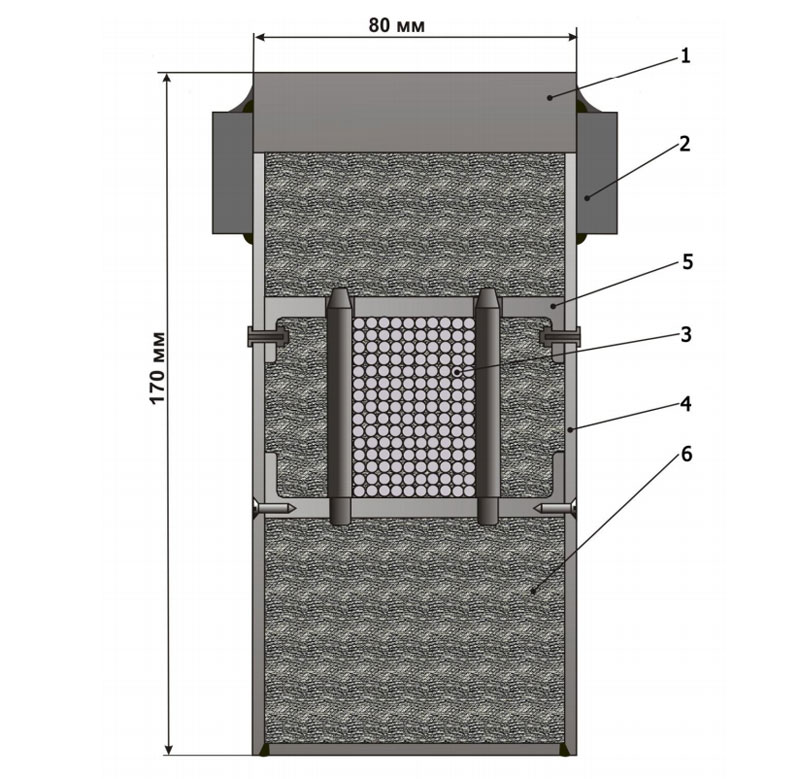

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Рельс-струна городского среднего двухрельсового СТЮ колеёй 1,5 м

Рельс-струна городского среднего двухрельсового СТЮ колеёй 1,5 м

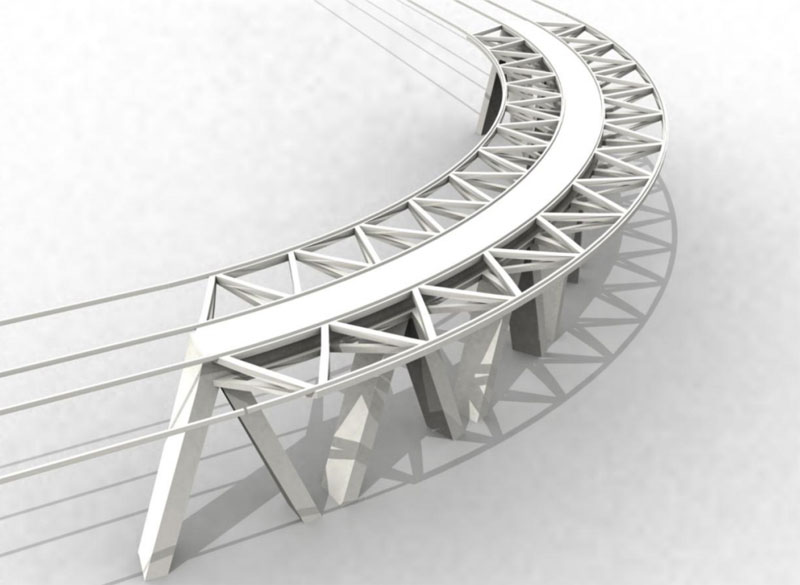

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Анкерная поворотная опора двухпутного двухрельсового СТЮ

Анкерная поворотная опора двухпутного двухрельсового СТЮ

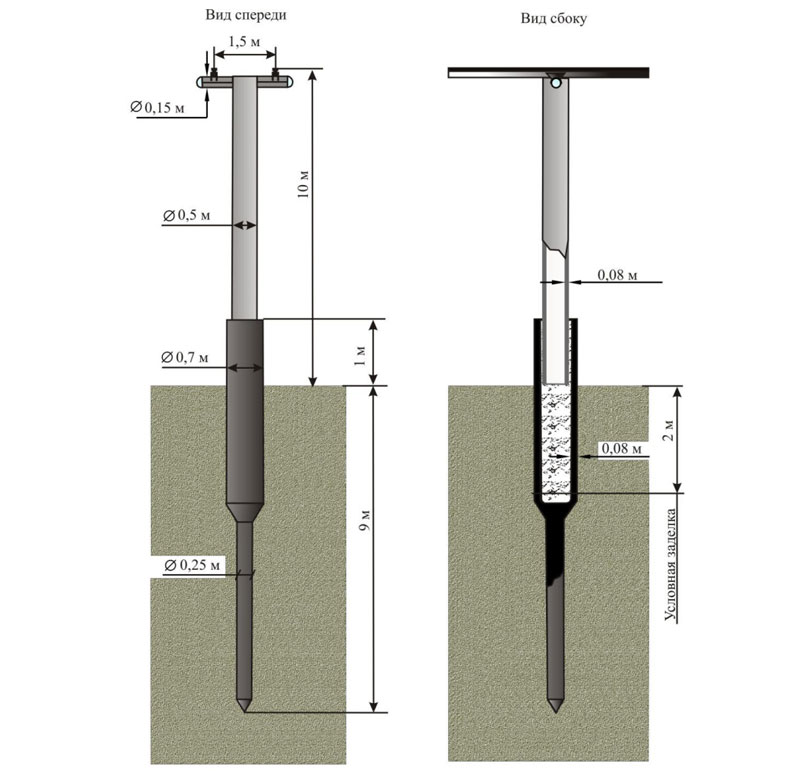

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Габаритные размеры и схема заделки промежуточной поддерживающей опоры двухрельсового СТЮ

Габаритные размеры и схема заделки промежуточной поддерживающей опоры двухрельсового СТЮ

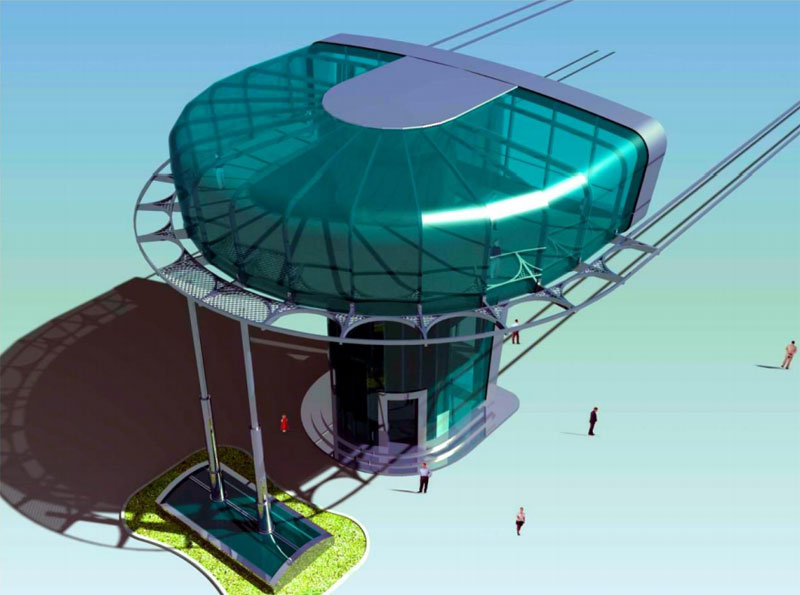

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Станция двухрельсового СТЮ

Станция двухрельсового СТЮ

Графические материалы по вариантам прохождения трассы СТЮ в городе Хабаровске по маршруту Улица Дикопольцева - улица Гоголя: Юнибус двухрельсового СТЮ модели Ю-325П

Юнибус двухрельсового СТЮ модели Ю-325П

Более подробно - см. документ "Графические материалы по вариантам прохождения трассы СТЮ "Улица Дикопольцева - улица Гоголя" в городе Хабаровске".
